一、光储充介绍

“光储充”一直是新能源界的热门组合，光储充一体化解决方案通过能量存储和优化配置实现本地能源生产与用能负荷基本平衡。

能独立运行，“自发自用、余电存储”，缓解了充电桩用电对电网的冲击；在能耗方面，使用储能系统给动力电池充电，并利用峰谷电价，提高了能源转换效率并减少了用电成本；利用电池储能系统吸收低谷电，并在高峰时期支撑快充负荷；同时以光伏发电系统进行补充，有效减少充电站高峰期的电网负荷，提高系统运行效率的同时，为电网提供辅助服务功能。

光伏系统

在有限的土地资源下建设光储充一体化电站，采用附近屋顶光伏和停车场雨棚光伏。多个光伏组件汇合接到光伏直流汇流箱，经光伏逆变器接入电网，并离网光伏发电系统、离网光伏发电系统有效地解决了太阳能光伏组件的发电、放电、供电以及能量在传输过程中的转化问题，保障整个系统发电的可靠、高效、安全性，使电站发电得以稳定运行。

储能系统

储能系统具备电池仓和设备仓，电池系统以单节电芯为最小单位构成电池模组、电池簇，根据现场实际需求配置电池容量；设备仓内放置储能变流器（PCS）、交流配电柜、直流配电柜、消防系统和EMS&动环监控柜等等。储能系统于交流母线（AC BUS）接入系统，提高能源利用效率，使电力系统的产供平衡

充电桩

充电桩通过扫码充电的方式与用户交互，充电桩系统包含智能监控和智能计量。充电桩智能控制器对充电桩具备测量、控制与保护功能，如运行状态检测、故障状态检测以及充放电过程的联动控制等；交流输出配置交流智能电能表，进行交流充电计量，具备完善的通信功能，可将计量信息通过RS485分别上传给充电智能控制器和网络运营平台。另外，充电功率可调整，输入和输出过欠压保护、短路保护、过流保护、漏电保护、接地检测、过温等保护功能齐全，具备IP54防护等级。

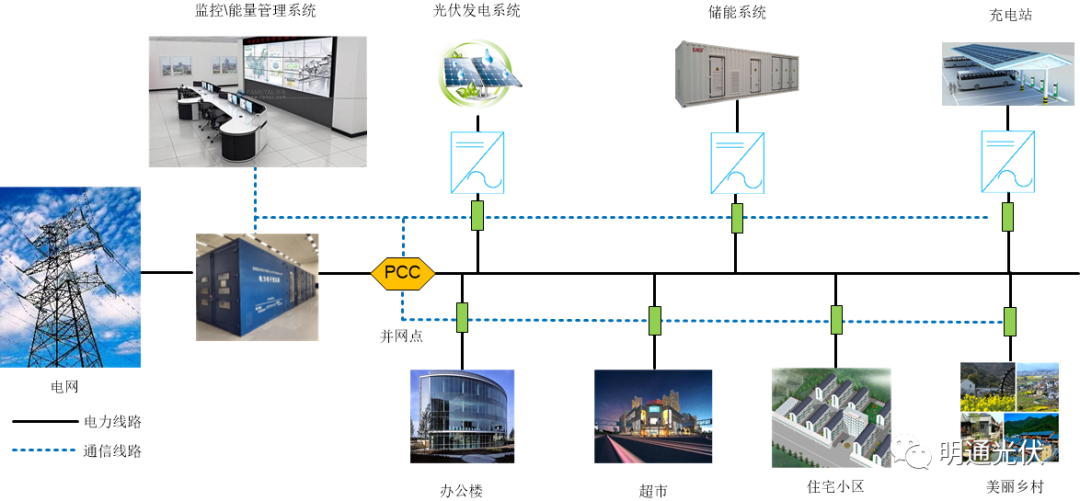

二、应用示意图 / 系统结构图

三、光储充一体化优势

· 提高清洁能源的利用

· 基于光储充一体化系统，减少传统能源的使用，减少污染气体的排放，提高新能源的利用

· 推动智能化电网的发展

· 利用新能源和分布式能源，改善能源结构，降低对传统能源的依赖，推动了智能化电网的发展

· 促进能源互联网的发展

· 利用互联网技术，将光储充等新兴能源融合云计算、大数据、人工智能，推动了能源互联网的发展
