随着国家陆续发布的屋顶分布式光伏的重磅利好政策，越来越多人加入到安装屋顶光伏的队伍中。屋顶分布式光伏电站通常是利用商场、工厂、民宅等屋顶建设，有着自建自发，就近使用的特点。

而针对那么多形形色色的屋顶，分布式光伏都是怎么安装的呢？今天一起来了解一下，在不同的屋顶环境下，分布式屋顶光伏电站是如何安装的吧。

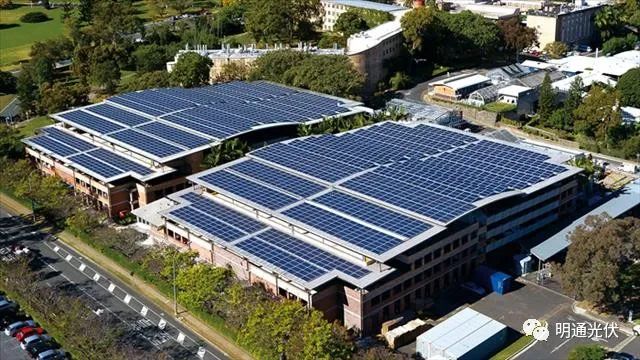

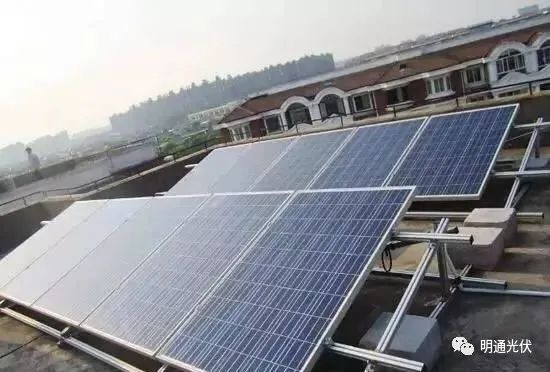

一、混凝土屋顶

1、结构形式

适宜建设屋顶分布式光伏电站的混凝土屋顶一般是平屋顶形式。

2、安装方式

混凝土屋顶一般采用混凝土配重块作为基础，它不破坏屋顶原有结构，而实际设计安装过程中，这种基础会有各种各样的形式，如条形基础、方形基础等，但基本原理都是一样的。

·按施工方式可分为：预制水泥基础和直接浇筑基础。

·根据其大小可分为：独立底座基础和复合底座基础。

·优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。

·缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。

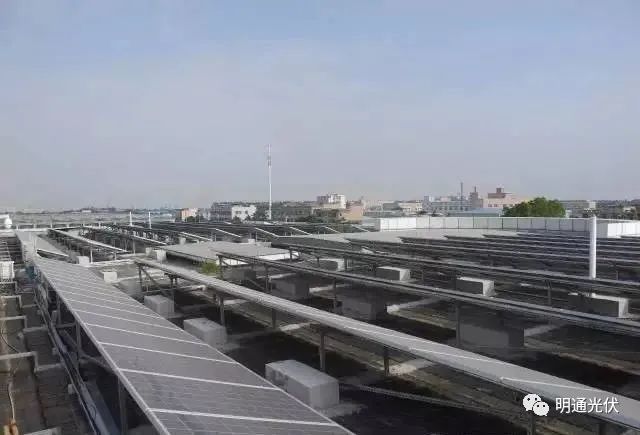

（1）独立底座基础

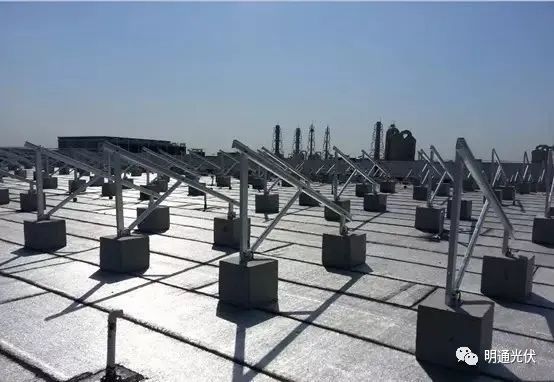

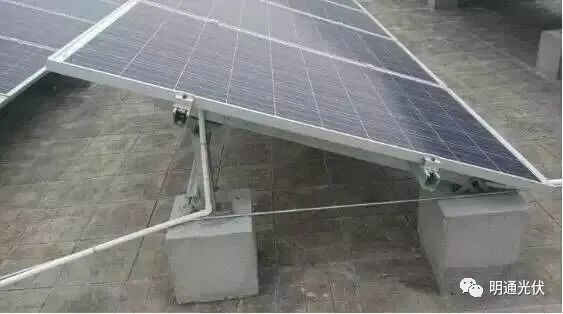

独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。

a.方形柱

形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。

支架与水泥基础基座螺丝连接

支架连同水泥基础一起浇筑

支架直接压在混凝土基础凹槽下

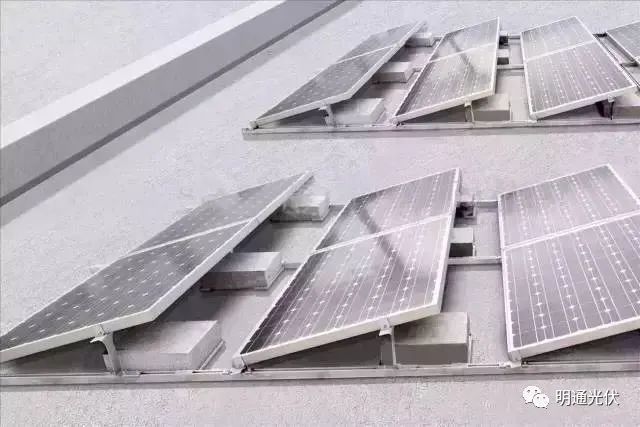

混凝土直接放置在支架上

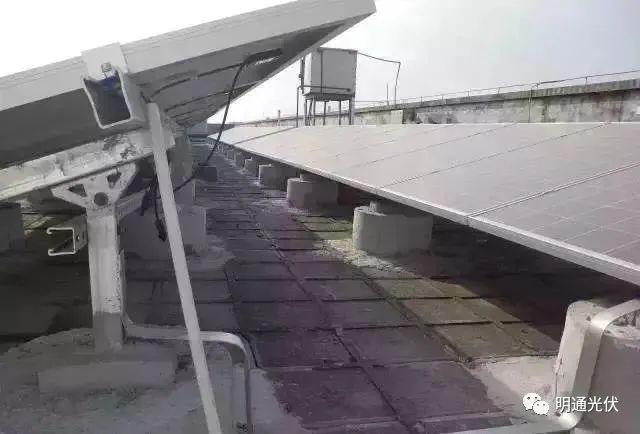

b.圆形柱

圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。

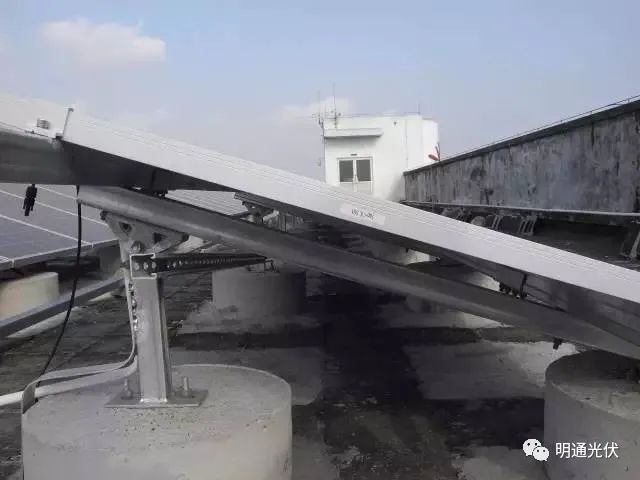

支架与水泥基础基座螺丝固定连接

支架连同水泥基础一起浇筑

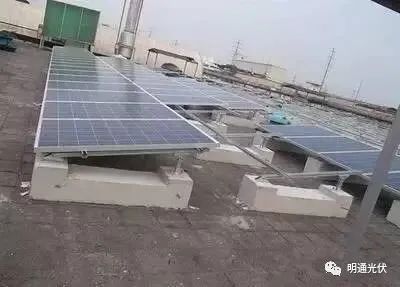

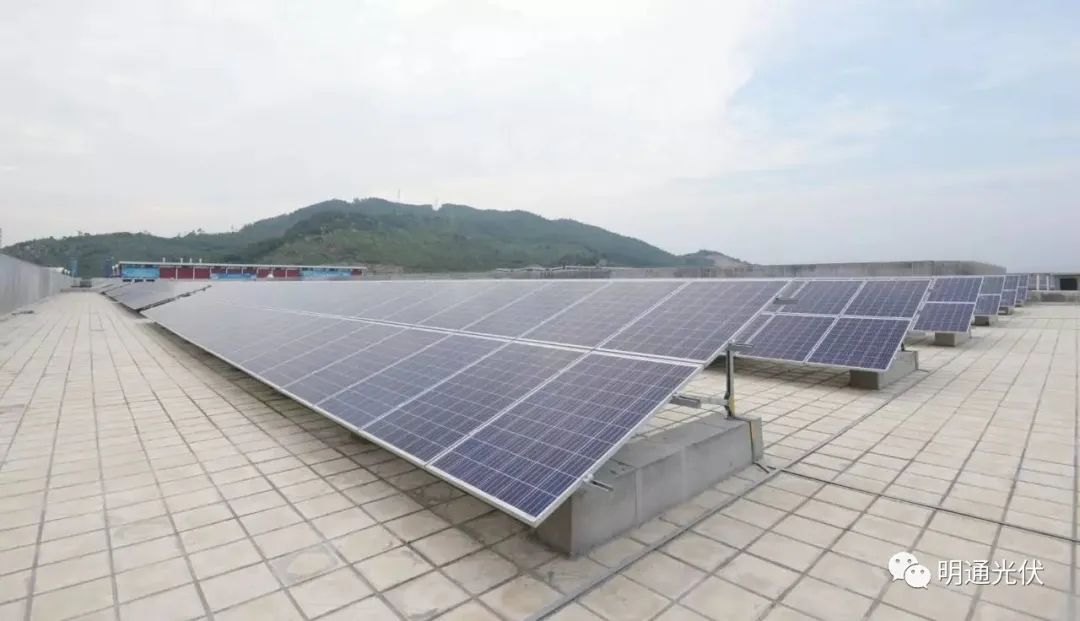

（2）复合底座基础

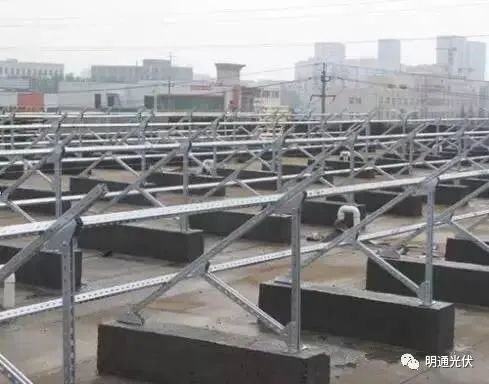

复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。

支架与混凝土基础基座螺丝连接

支架连同水泥基础一起浇筑

3、荷载要求

光伏的安装方式对屋顶承重要求比较高。混凝土屋顶有上人屋面和不上人屋面之分，根据《建筑结构荷载规范》（GB50009-2012）规定，上人屋面的活荷载的设计标准值为2.0KN/m2（200kg/ m2），不上人屋面的活荷载的设计标准值为0.5KN/m2（50kg/ m2）。

因此，对于上人屋面，荷载不小于2.0 KN/m2的屋顶，基本可以判定为适合建设这种形式的屋顶分布式光伏电站，而对于不上人屋面，一般不满足建设要求。

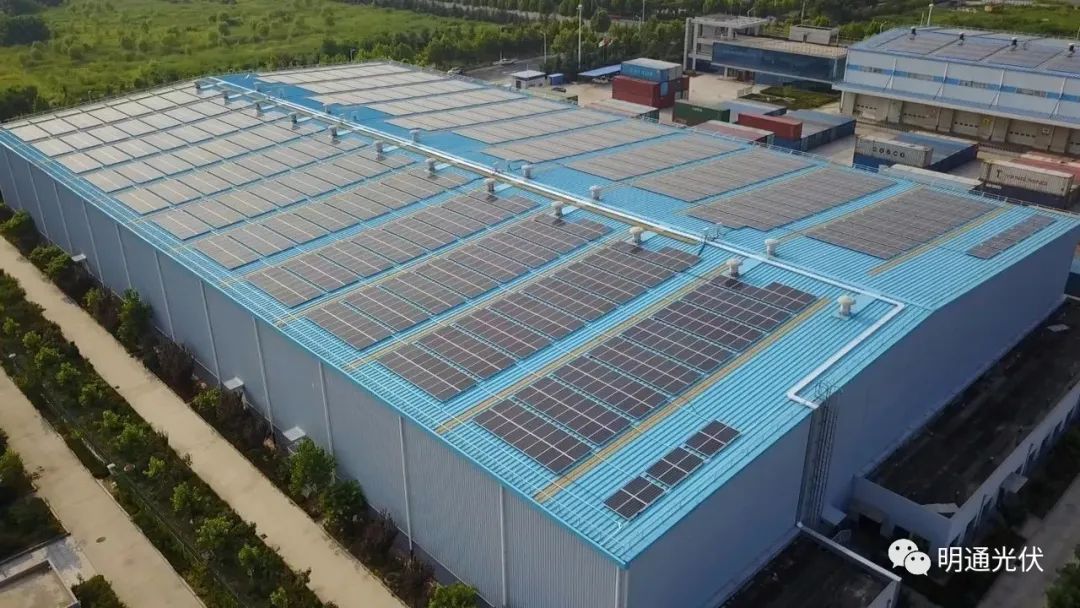

二、彩钢瓦屋顶

彩钢瓦屋顶一般是厂房屋顶，根据彩钢瓦的规格一般分为角驰型彩钢瓦、直立锁边型彩钢瓦及梯形彩钢瓦，其结构形式如下。

角驰型彩钢瓦

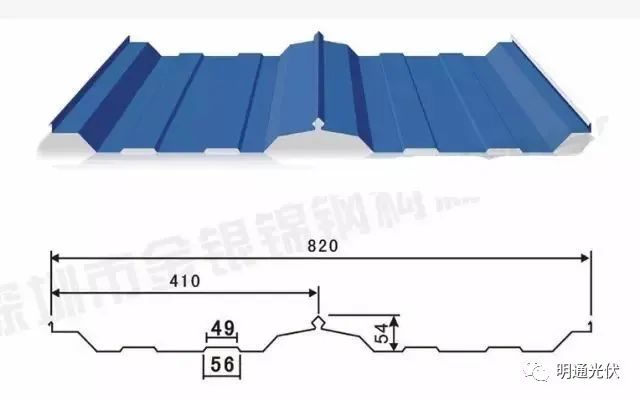

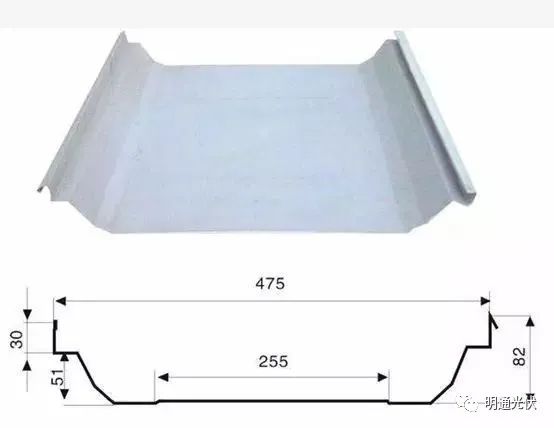

直立锁边彩钢瓦

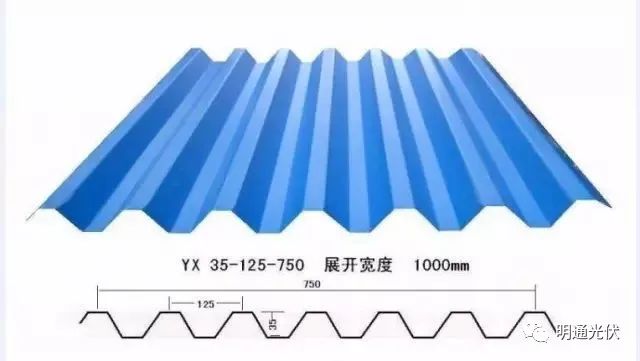

梯形彩钢瓦

1、安装方式

根据不同的彩钢瓦形式，可选择相应的夹具或者支座基础。但是由于彩钢的结构种类多，夹具种类也相对较多，所以下面只列举部分夹具类型。

材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。

适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。

特点：重量轻、成本较低、可靠性高、安装便捷。

（1）彩钢瓦的安装夹具（夹持）

适用彩钢瓦类型：角驰三型、直立锁边结构。

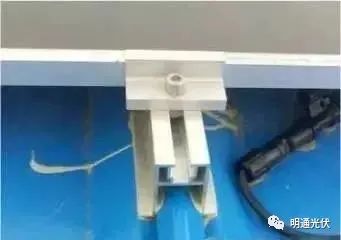

角驰型彩钢瓦安装方式

直立锁边彩钢瓦安装方式

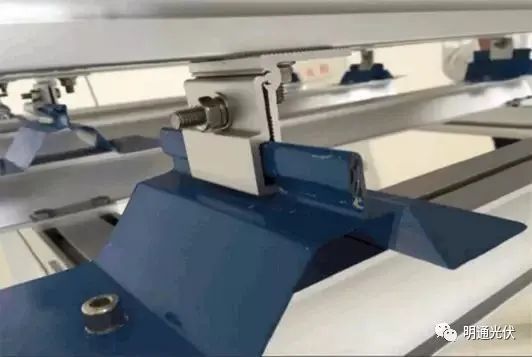

（2）马鞍支座

适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。

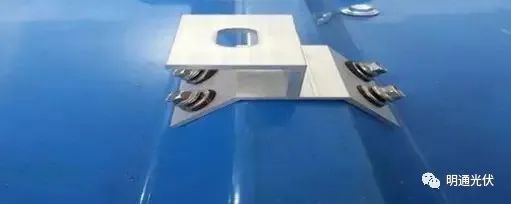

梯形彩钢瓦安装方式

粘接

 螺栓固定

由于角驰型和直立锁边型彩钢瓦，其安装方式可以直接采用夹具作为屋顶分布式光伏组件的基础，没有破坏彩钢瓦的完整性，因此这两种形式的厂房屋顶很适合做屋顶分布式光伏电站。

而梯形彩钢瓦屋顶由于光伏组件支座的安装方式破坏了彩钢瓦的整体性，因此存在漏水隐患，此种形式的安装方式要做好防水措施。

2、荷载要求

彩钢瓦屋顶建设光伏电站，由于安装基础主要是夹具，重量并不是太大，所以对屋顶承载力要求并不是很高。彩钢瓦屋顶一般为不上人屋面，根据《建筑结构荷载规范》（GB50009-2012）规定，不上人屋面的活荷载的设计标准值为0.5KN/m2（50kg/ m2），此种荷载一般满足建设要求。

三、瓦屋顶

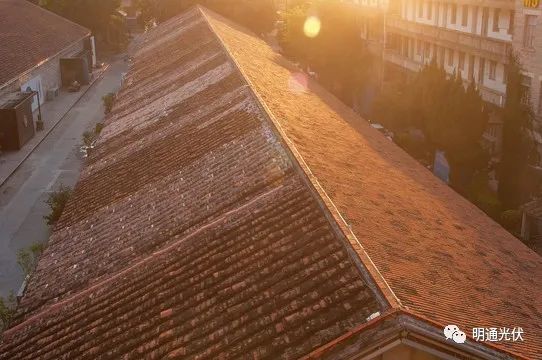

瓦屋顶一般是民用建筑屋顶，瓦结构形式有各种各样的，但基本安装过程都是一样的。

瓦屋顶光伏电站安装过程如下：

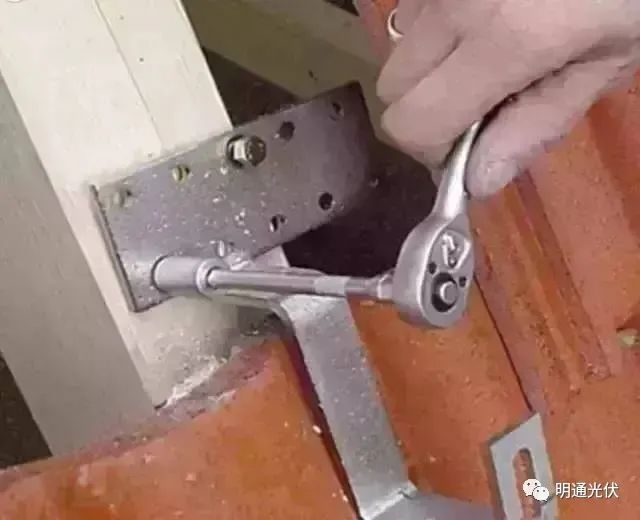

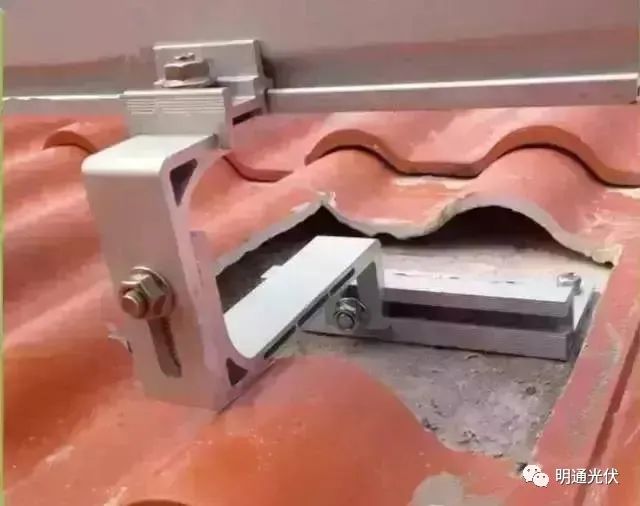

（1）根据瓦片的类型选择相应的挂钩，用螺栓将挂钩固定在屋顶木梁上；

（2）根据屋顶荷载要求选择合适的导轨，用螺栓将导轨固定在挂钩上；

（3）将安装好的压块滑入导轨中，放置好组件后，拧紧螺栓即可固定组件。

四、混凝土斜屋顶和混凝土拱形屋顶

安装方式

支架直接接入楼板

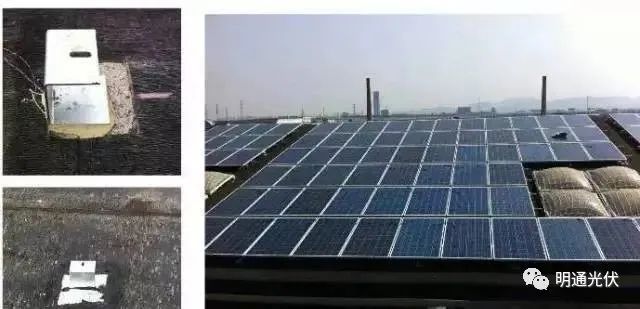

支架底座用建设胶粘接于屋顶

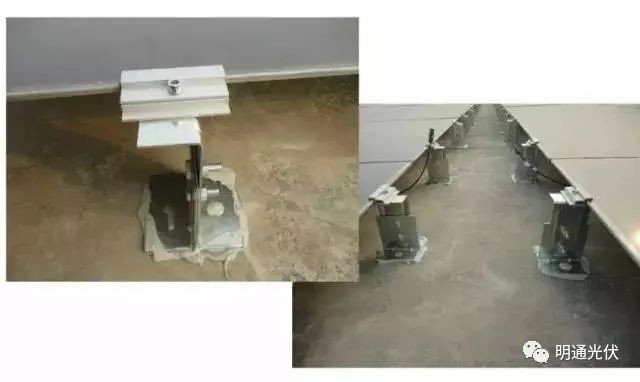

金属支架嵌入式粘接于屋顶

相关资料来源：计鹏新能源、索比光伏网
